Podłączenie instalacji fotowoltaicznej może wydawać się skomplikowane, ale z odpowiednią wiedzą oraz przygotowaniem można je zrealizować z powodzeniem. W tym artykule przedstawimy kluczowe metody łączenia paneli oraz krok po kroku opiszemy, jak prawidłowo podłączyć fotowoltaikę do sieci elektrycznej. Dowiesz się, jak przygotować niezbędną dokumentację, zamontować panele oraz jakie zabezpieczenia musisz zastosować, aby wszystko działało bezpiecznie i efektywnie.
Kluczowe wnioski:- Zrozumienie metod łączenia paneli fotowoltaicznych: szeregowe, równoległe i mieszane jest kluczowe dla efektywności instalacji.
- Przygotowanie dokumentacji jest pierwszym krokiem przed rozpoczęciem montażu.
- Montaż paneli wymaga odpowiednich warunków i dokładności w działaniu.
- Właściwe połączenie paneli to gwarancja bezpieczeństwa i wydajności systemu.
- Instalacja falownika w odpowiednich warunkach jest niezbędna do prawidłowego funkcjonowania instalacji.
- Podłączenie do sieci powinno być przeprowadzone przez certyfikowanego elektryka, aby zapewnić zgodność z normami.
- Planowanie podłączenia instalacji warto rozpocząć z wyprzedzeniem, aby uniknąć nieprzyjemności.
Metody łączenia paneli fotowoltaicznych: kluczowe informacje i zalety
W procesie fotowoltaika jak podłączyć, kluczowe jest zrozumienie głównych metod łączenia paneli. Odpowiednie połączenie może znacznie wpłynąć na efektywność całego systemu. W tym artykule przyjrzymy się trzem podstawowym metodom: łączeniu szeregowemu, równoległemu oraz mieszanym.
| Metoda | Opis | Zalety |
| Łączenie szeregowe | Napięcie sumuje się, natężenie pozostaje na poziomie pojedynczego panelu. | Prosta instalacja, zwiększone napięcie. |
| Łączenie równoległe | Wszystkie dodatnie i ujemne bieguny łączone razem. | Zwiększone natężenie prądu, dobra wydajność przy częściowym zacienieniu. |
| Łączenie mieszane | Łączy zalety obu poprzednich metod. | Elastyczne dopasowanie systemu do różnych warunków. |
Rodzaje połączeń: szeregowe, równoległe i mieszane
Łączenie szeregowe paneli fotowoltaicznych polega na połączeniu ich w taki sposób, że dodatni biegun jednego panelu łączy się z ujemnym biegunem następnego. W rezultacie napięcie sumuje się, co może być korzystne w przypadku, gdy potrzebujemy wyższego napięcia do zasilania falownika. Z drugiej strony, łączenie równoległe łączy wszystkie dodatnie bieguny razem oraz wszystkie ujemne, co zwiększa natężenie prądu przy stałym napięciu.
Metoda mieszana łączy zalety obu podejść, umożliwiając elastyczne dostosowanie systemu do warunków, w jakich będzie pracować. Tego rodzaju połączenie jest często stosowane w większych instalacjach, gdzie panel nie może być całkowicie zacieniony. Dzięki temu możemy maksymalizować wydajność całego systemu.
Krok 1: Przygotowanie dokumentacji niezbędnej do montażu
Przygotowanie dokumentacji jest kluczowym pierwszym krokiem w procesie podłączenia paneli. Zgromadzenie wszystkich niezbędnych informacji pozwoli uniknąć problemów podczas montażu. Ważne jest, aby mieć pod ręką dokumenty certyfikacyjne oraz techniczne, które będą podstawą dla dalszych działań.
- Dane właściciela
- Dane techniczne instalacji PV
- Schemat instalacji elektrycznej
- Wypis z CEIDG lub KRS (w przypadku przedsiębiorstw)
Czytaj więcej: Moc paneli fotowoltaicznych – Ceny i wydajność systemów fotowoltaicznych
Krok 2: Montaż paneli słonecznych na dachu
Montaż paneli słonecznych to kluczowy etap, który wymaga staranności i precyzji. Przed rozpoczęciem, upewnij się, że dach jest w dobrym stanie oraz odpowiednio oczyszczony. Dobór odpowiedniej konstrukcji wsporczej jest równie istotny, ponieważ zapewnia stabilność instalacji.
| Kroki montażu |
| 1. Przygotowanie miejsca montażu |
| 2. Instalacja konstrukcji wsporczej |
| 3. Montaż paneli na szynach |
Krok 3: Jak prawidłowo łączyć panele słoneczne
Łączenie paneli fotowoltaicznych musi być przeprowadzone zgodnie z wybraną metodą. W przypadku połączenia szeregowego, należy upewnić się, że panele są prawidłowo ustawione, by napięcie mogło się sumować. W przypadku połączeń równoległych, kluczowe jest, aby wszystkie dodatnie bieguny były ze sobą połączone, co zwiększa natężenie prądu.
Metoda mieszana pozwala na elastyczne dostosowanie instalacji do rzeczywistych warunków działania. Przy jej zastosowaniu warto zainwestować w odpowiednie złączki fotowoltaiczne, które zapewnią bezpieczeństwo połączeń oraz ich trwałość. Odpowiednie połączenie może znacząco wpłynąć na efektywność całego systemu.
Krok 4: Instalacja falownika oraz jego znaczenie
Falownik jest sercem instalacji fotowoltaicznej, przekształcając energię słoneczną w prąd zmienny. Jego prawidłowa instalacja jest niezwykle ważna, dlatego powinien być zamontowany w suchym i dobrze wentylowanym miejscu. Zwróć uwagę na prawidłową polaryzację podczas podłączenia kabli solarnych, aby uniknąć problemów z funkcjonowaniem systemu.
Krok 5: Podłączenie do sieci elektrycznej krok po kroku

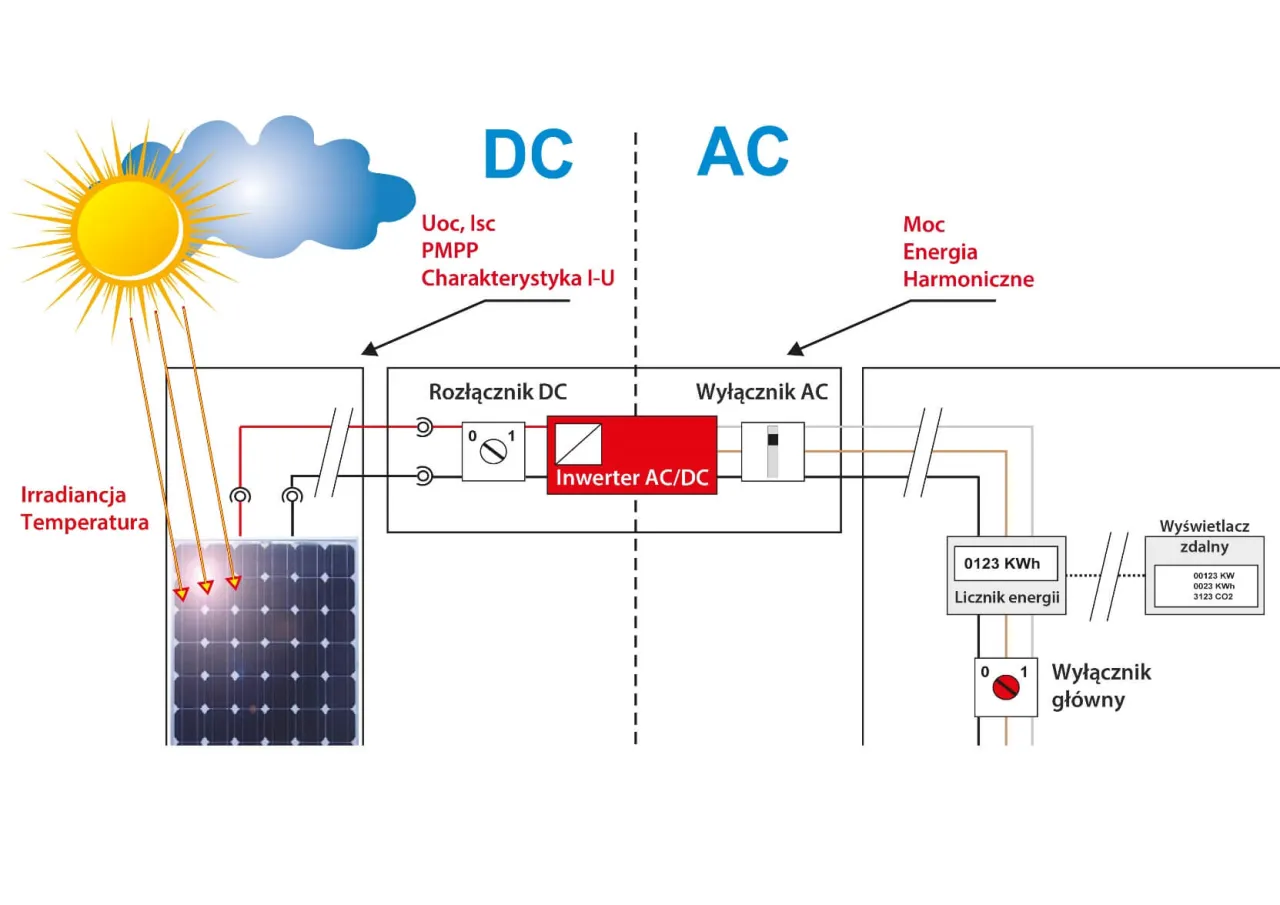

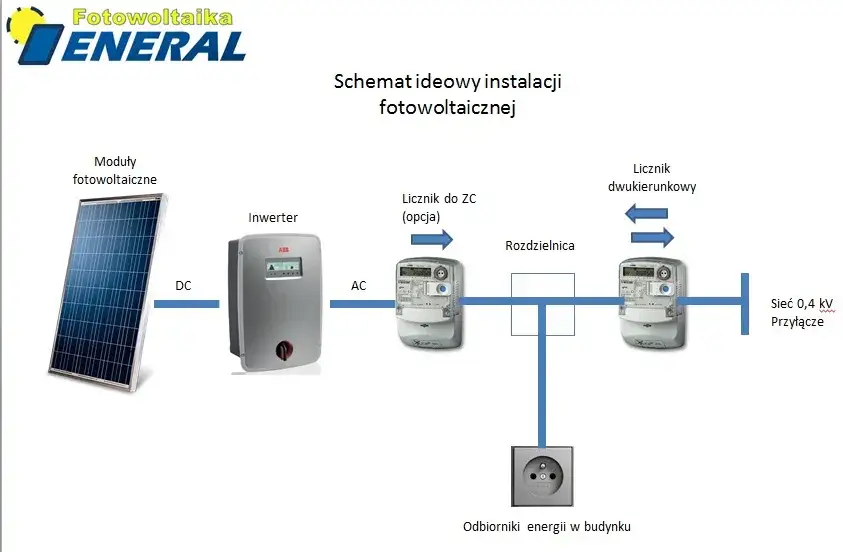

Prawidłowe podłączenie instalacji PV do sieci elektroenergetycznej jest kluczowe dla działania całego systemu. Aby to zrobić, konieczne jest zainstalowanie licznika dwukierunkowego oraz odpowiednich zabezpieczeń, takich jak nadprądowe i różnicowoprądowe. Końcowy etap powinien być przeprowadzony przez certyfikowanego elektryka, aby zapewnić bezpieczeństwo oraz zgodność z przepisami.
- Zainstalowanie licznika dwukierunkowego
- Wymagane zabezpieczenia, np. nadprądowe
- Wymagane zabezpieczenia, np. różnicowoprądowe
Zalecenia dotyczące bezpieczeństwa przy podłączaniu instalacji
Bezpieczeństwo to kluczowy czynnik podczas podłączania instalacji fotowoltaicznej. Ważne jest, aby stosować się do ogólnych zasad bezpieczeństwa, takich jak unikanie pracy pod napięciem oraz używanie odpowiednich narzędzi. Zawsze pamiętaj, aby sprawdzać połączenia oraz stan elementów instalacji przed rozpoczęciem pracy.
Certyfikacja elektryka jest również ważnym elementem. Prace przy instalacji elektrycznej powinny być zawsze podejmowane przez wykwalifikowanych specjalistów, aby uniknąć ewentualnych problemów związanych z bezpieczeństwem i działaniem systemu.
Planowanie instalacji fotowoltaicznej: co musisz wiedzieć
Planowanie instalacji fotowoltaicznej to kluczowy krok, który powinien być przeprowadzony z odpowiednim wyprzedzeniem. Dlatego ważne jest, aby dobrze zrozumieć potrzeby energetyczne oraz możliwości techniczne swojej nieruchomości. Oto co warto wziąć pod uwagę podczas planowania:
- Ocenę nośności dachu i jego stanu technicznego
- Sprawdzanie dostępnych dotacji i ulg podatkowych
- Analizę wydajności instalacji w różnych porach dnia
- Wybór odpowiednich komponentów systemu
Przykłady typowych błędów przy podłączaniu instalacji
Podczas instalacji fotowoltaicznej mogą wystąpić różne błędy, które mogą znacząco wpłynąć na jej wydajność. Poniżej przedstawiamy niektóre z najczęstszych problemów, które mogą się pojawić.
| Typowy błąd | Konsekwencje |
| Niewłaściwe połączenie paneli | Spadek wydajności systemu i uszkodzenie sprzętu. |
| Brak zabezpieczeń | Ryzyko pożaru i uszkodzenie instalacji. |
| Nieodpowiednia lokalizacja falownika | Przegrzewanie się urządzenia i obniżona efektywność. |
Jakie są koszty i korzyści z montażu instalacji?
Inwestycja w instalację fotowoltaiczną wiąże się z pewnymi kosztami, ale przynosi także wymierne korzyści. Koszty te mogą obejmować zakup paneli, falownika, konstrukcji wsporczej oraz instalacji.
Jednak korzyści długoterminowe są znaczne. Dzięki energii słonecznej możesz zmniejszyć rachunki za prąd, a po pewnym czasie instalacja zaczyna generować dochody z nadwyżek oddawanych do sieci. Dodatkowo, korzystanie z odnawialnych źródeł energii wpływa pozytywnie na środowisko i umożliwia zminimalizowanie emisji dwutlenku węgla.
Osiągnij maksymalną efektywność dzięki właściwemu podłączeniu fotowoltaiki
Podłączenie instalacji fotowoltaicznej wymaga staranności i zrozumienia kluczowych metod łączenia paneli, takich jak łączenie szeregowe, równoległe i mieszane. Odpowiedni wybór metody łączenia może znacząco wpłynąć na wydajność całego systemu, co podkreślono w artykule. Przykładowo, łączenie równoległe zwiększa natężenie prądu, co jest szczególnie korzystne w przypadku częściowego zacienienia paneli, podczas gdy łączenie szeregowe pozwala na uzyskanie wyższego napięcia.
W artykule omówiono również kroki niezbędne do prawidłowego montażu paneli słonecznych, w tym przygotowanie dokumentacji, montaż i połączenie paneli oraz instalację falownika. Przykłady typowych błędów, takich jak niewłaściwe połączenie paneli czy brak zabezpieczeń, pokazują, jak ważne jest staranne podejście do każdego etapu instalacji. Każdy z tych kroków jest kluczowy dla zapewnienia bezpieczeństwa i efektywności systemu.
Na koniec, inwestycja w systemy fotowoltaiczne przynosi długoterminowe korzyści, w tym redukcję kosztów energii elektrycznej oraz pozytywny wpływ na środowisko. Decydując się na instalację, warto zaplanować każdy krok z wyprzedzeniem, aby cieszyć się maksymalną efektywnością oraz bezpieczeństwem działania całego systemu.
