Dobór odpowiedniego przekroju kabla w instalacji fotowoltaicznej to kluczowy element, który wpływa na bezpieczeństwo i wydajność całego systemu. Nieprawidłowy wybór może prowadzić do strat energii, przegrzewania się kabli, a nawet awarii. Dlatego warto zrozumieć, jakie czynniki decydują o tym, jaki przekrój kabla będzie najlepszy dla Twojej instalacji.
Wybór przekroju kabla zależy przede wszystkim od mocy systemu fotowoltaicznego oraz odległości między modułami a inwerterem. W przypadku większych instalacji lub dłuższych odcinków kabli konieczne może być zastosowanie grubszych przewodów, aby uniknąć nadmiernych strat energii. W tym artykule dowiesz się, jak dobrać odpowiedni przekrój kabla i uniknąć częstych błędów.
Kluczowe wnioski:- Dla instalacji o mocy 4 kW wystarczy kabel o przekroju 4 mm².
- W przypadku systemów 5 kW z odległością powyżej 50 metrów zaleca się kabel 6 mm².
- Instalacje o mocy 10-15 kW również wymagają kabla 6 mm².
- Duże instalacje komercyjne mogą potrzebować kabli o przekroju nawet 16 mm².
- Kable muszą być odporne na promieniowanie UV i ekstremalne temperatury, aby zapewnić długotrwałą wydajność.
Dlaczego odpowiedni przekrój kabla jest kluczowy w fotowoltaice
Wybór właściwego przekroju kabla w instalacji fotowoltaicznej to nie tylko kwestia wydajności, ale przede wszystkim bezpieczeństwa. Zbyt cienki kabel może prowadzić do przegrzewania się przewodów, co zwiększa ryzyko awarii, a nawet pożaru. Dlatego jaki przekrój kabla do fotowoltaiki wybrać, to pytanie, które powinno być priorytetem dla każdego inwestora.
Nieprawidłowy dobór przekroju kabla może skutkować znaczącymi stratami energii. W skrajnych przypadkach może to obniżyć wydajność całego systemu nawet o 10-15%. To oznacza, że inwestycja w odpowiedni kabel to nie tylko oszczędność, ale także gwarancja długotrwałej i bezproblemowej pracy instalacji.
Jak dobrać przekrój kabla do mocy instalacji fotowoltaicznej
Dobór przekroju kabla zależy głównie od mocy systemu fotowoltaicznego. Im większa moc, tym grubszy kabel będzie potrzebny. Na przykład, dla instalacji o mocy 4 kW wystarczy kabel o przekroju 4 mm². Jednak już dla systemu 5 kW, szczególnie przy odległościach powyżej 50 metrów, zaleca się kabel 6 mm².
W przypadku większych instalacji, takich jak systemy o mocy 10-15 kW, również stosuje się kable o przekroju 6 mm². Warto pamiętać, że grubszy kabel nie tylko minimalizuje straty energii, ale także zapewnia większą elastyczność w przypadku przyszłej rozbudowy systemu.
Poniższa tabela przedstawia zalecane przekroje kabli dla różnych mocy instalacji:
| Moc instalacji | Zalecany przekrój kabla |
| 4 kW | 4 mm² |
| 5 kW (odległość >50 m) | 6 mm² |
| 10-15 kW | 6 mm² |
Wpływ odległości między modułami a inwerterem na przekrój kabla

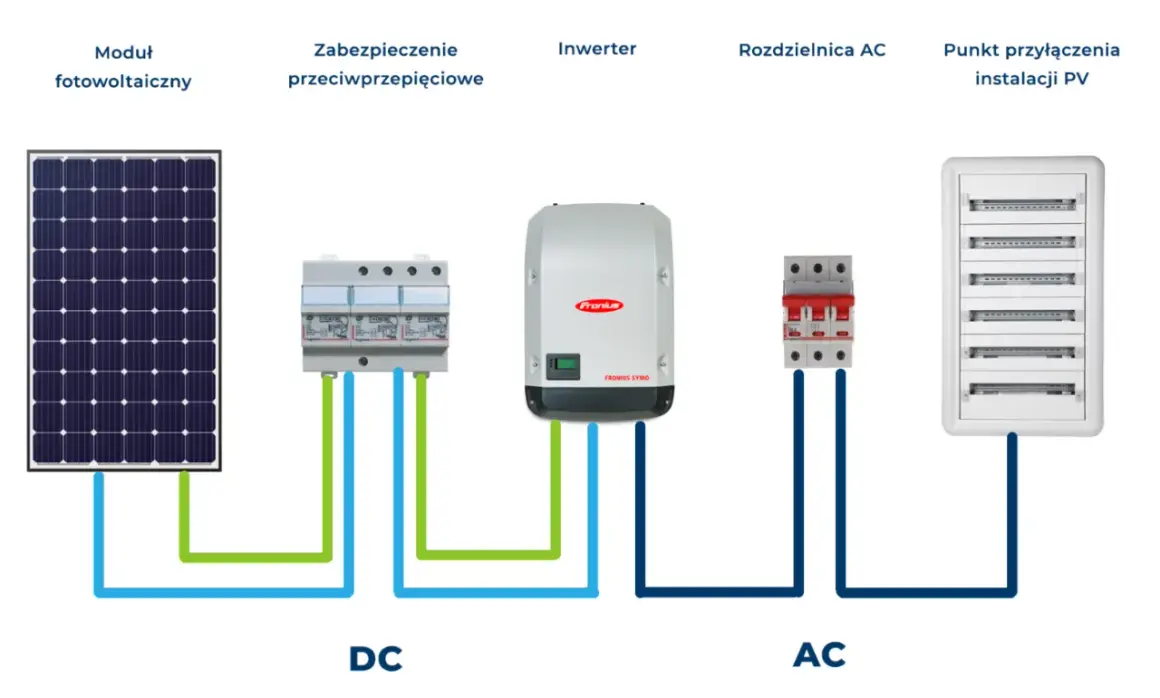

Odległość między modułami fotowoltaicznymi a inwerterem ma ogromne znaczenie przy doborze przekroju kabla. Im dłuższy kabel, tym większe straty energii. Dlatego przy odległościach przekraczających 50 metrów warto zastosować grubszy przekrój, np. 6 mm², nawet dla mniejszych systemów.
Przykładowo, dla instalacji 5 kW z odległością 60 metrów, kabel 6 mm² pozwoli zminimalizować straty energii do akceptowalnego poziomu. W ten sposób unikniesz problemów z przegrzewaniem się przewodów i zapewnisz stabilną pracę systemu.
Czytaj więcej: Fotowoltaika 9 kW - ile energii wyprodukuje w różnych warunkach?
Normy i przepisy dotyczące kabli w instalacjach fotowoltaicznych
Wybór kabli do fotowoltaiki nie może być przypadkowy. Istnieją ściśle określone normy, które regulują ich parametry. W Polsce najważniejsze to PN-EN 50618 oraz PN-HD 60364, które określają wymagania dotyczące odporności na promieniowanie UV, temperatury i warunki atmosferyczne.
Zgodność z normami to nie tylko formalność, ale gwarancja bezpieczeństwa. Kable spełniające te wymagania są przystosowane do pracy w trudnych warunkach, co minimalizuje ryzyko awarii. Dlatego zawsze sprawdzaj, czy wybrany kabel posiada odpowiednie certyfikaty.
Jak uniknąć błędów w doborze kabla do fotowoltaiki
Błędy w doborze kabli mogą kosztować Cię sporo nerwów i pieniędzy. Jednym z najczęstszych jest wybór zbyt cienkiego przekroju, co prowadzi do przegrzewania się przewodów. Innym problemem jest ignorowanie odległości między modułami a inwerterem, co skutkuje nadmiernymi stratami energii.
Aby uniknąć tych błędów, zawsze dokładnie oblicz moc systemu i zmierz odległości. Nie zapominaj też o sprawdzeniu certyfikatów kabli. To proste kroki, które mogą uratować Twoją instalację przed poważnymi problemami.
Oto lista najczęstszych błędów, których warto unikać:
- Wybór zbyt cienkiego przekroju kabla.
- Ignorowanie wpływu odległości na straty energii.
- Kupowanie kabli bez odpowiednich certyfikatów.
- Niedocenianie znaczenia odporności na UV i temperatury.
- Brak uwzględnienia przyszłej rozbudowy systemu.
Przykłady obliczeń przekroju kabla dla różnych instalacji
Obliczenie przekroju kabla nie musi być skomplikowane. Dla instalacji domowej o mocy 4 kW i odległości 30 metrów wystarczy kabel 4 mm². Jednak już dla systemu 10 kW z odległością 50 metrów, konieczny będzie kabel 6 mm².
W przypadku dużych instalacji komercyjnych, np. o mocy 50 kW, przekrój kabla może wynosić nawet 16 mm². Wszystko zależy od mocy systemu, odległości i warunków środowiskowych. Pamiętaj, że lepiej wybrać nieco grubszy kabel, niż ryzykować straty energii.
Dlaczego certyfikaty i normy są kluczowe w doborze kabli
Wybór kabli do fotowoltaiki to nie tylko kwestia przekroju, ale także zgodności z normami. W artykule podkreśliliśmy, że kable muszą spełniać wymagania norm PN-EN 50618 i PN-HD 60364, które gwarantują ich odporność na promieniowanie UV, temperatury i warunki atmosferyczne. Bez tych certyfikatów ryzykujemy awarię systemu i straty energii.
Przykłady obliczeń przekroju kabla pokazują, że nawet niewielkie błędy mogą prowadzić do poważnych konsekwencji. Dla instalacji 4 kW wystarczy kabel 4 mm², ale już przy większych mocach, takich jak 10 kW, konieczny jest kabel 6 mm². W przypadku dużych systemów komercyjnych przekrój może sięgać nawet 16 mm².
Unikanie błędów, takich jak wybór zbyt cienkiego kabla czy ignorowanie odległości, to podstawa bezpieczeństwa. Dlatego zawsze warto sprawdzać certyfikaty i dokładnie obliczać parametry, aby zapewnić długotrwałą i efektywną pracę instalacji.
